جیگ چیست؟



یک جیگ دستگاه مخصوصی است که قطعه کاررامیگیرد یا نگه میدارد یاروی یک قسمت ماشین کاری شده قرار میگیرد.جیگ یک ابزار تولید میباشد که نه تنها قطعه کار راتعیین محل میکند

ونگه میدارد همچنین ابزار برش رابرای انجام کارراهنمایی میکند.جیگها معمولابابوشهای سوراخکاری فولادی برای راهنمایی مته هایا دیگرابزاربرش بکارمی روند به عنوان یک اصل جیگ های

کوچک روی میز بسته نمی شوند هرچند اگر سوراخهابزرگتر از ۴۱  اینچ باشد معمولا لازم است که جیگ دریک اشیانه قرار گیرد یا بطور محکمی به میز وصل گردد.

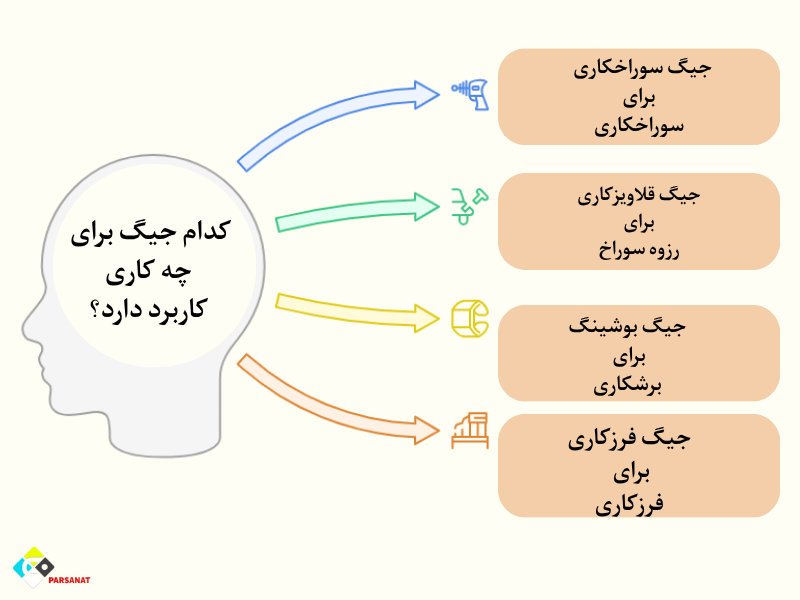

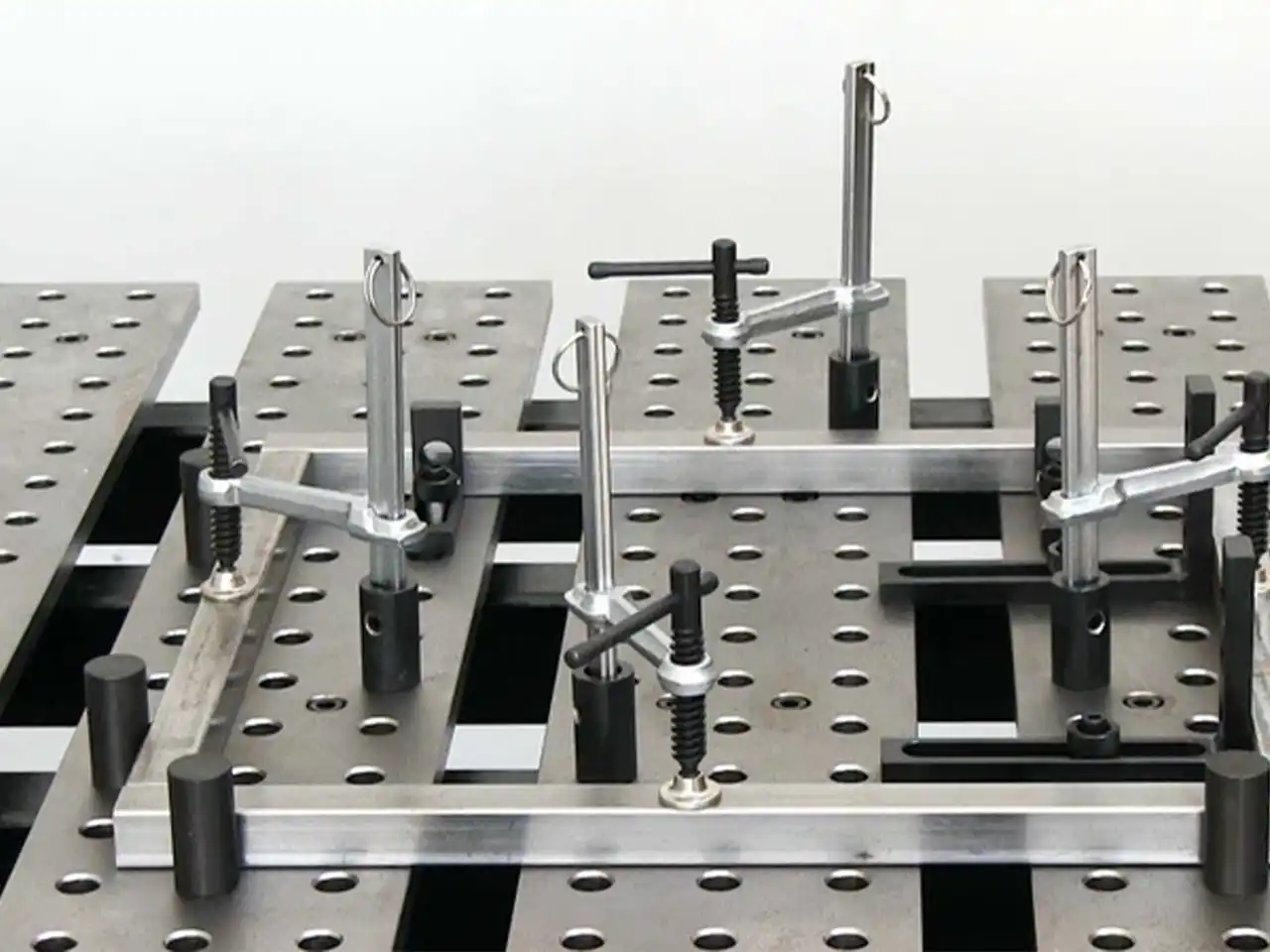

انواع جیگ‌ ها

جیگ‌ها به دو طبقه اصلی تقسیم بندی می‌شوند:

* جیگ‌های سوراخکاری

جیگ‌های سوراخ تراشی



از جیگ‌های سوراخ تراشی هنگامی استفاده می‌شود که لازم می‌شود سوراخ‌های بزرگ یا سوراخ‌های با قطر استاندارد ماشینکاری شود.

از جیگ‌های سوراخکاری در فرآیندهایی نظیر سوراخکاری با مته، برقوزنی، قلاویزکاری، پخ‌زنی، خزینه‌کاری زاویه دار استفاده می‌شود.

شرکت پارس صنعت در زمینه تولید فیکسچر ها و جیگ ها دارای سابقه درخشان  و مهندسین کار ازموده اماده ارائه مشاوره و طراحی و ساخت انواع فیکسچر ها و جیگ ها میباشد .









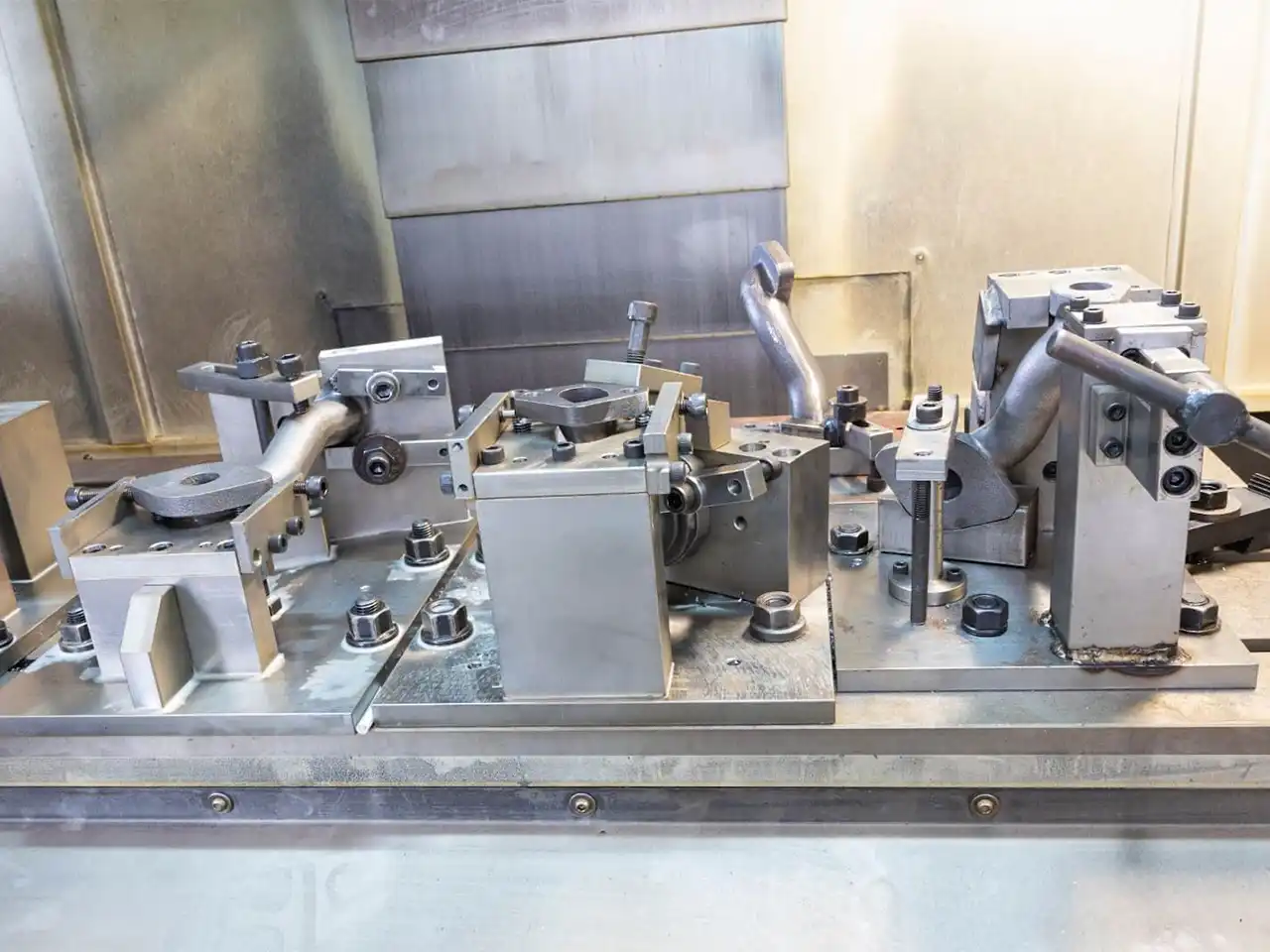

انواع جیگ‌ها براساس تشابه ظاهری:



قید‌های شابلونی، قید‌های بسیار ساده‌ای می‌باشند که جهت سوراخکاری قطعات بزرگ مورد استفاده قرار می‌گیرند وممکن است در آنها از قطعات موقعیت دهی استفاده نشده باشد

وبااندازه‌گیری موقعیت لازم را ایجاد نمایند و به صورت یک صفحه شابلونی ساده که روی قطعه‌کار قرار می‌گیرد، ساخته می‌شود و ممکن است جهت موقعیت دهی از لبه‌های قطعه‌کار برای

موقعیت دهی استفاده شود.





این مقاله را هم مطالعه کنید: ساخت وطراحی قالب دایکاست






قید‌های قابلمه‌ای، از این نوع قید‌ها برای قطعات کوچک استفاده می‌شود. این قید‌ها معمولابه صورت استوانه‌ای بوده و قطعه‌کار داخل آن موضع دهی می‌شود. صفحه بوش نیز به صورت

استوانه‌ای یا پولک مانند می‌باشد، که روی قطعه‌کار قرار می‌گیرد.

قید‌های چفتی، ساختمان این قید‌ها به شکل مکعب یا مکعب مستطیل بوده که دو طرف آنها باز می‌باشد و بیشتر دارای یک صفحه بوش می باشند که این صفحه لولایی بوده وبا یک گیره

پیچی لولایی گیره بندی می‌شود. هنگام تعویض قطعه‌کار صفحه لولایی باز شده و قطعه‌کار را تعویض می‌نمایند.



قیدهای جعبه‌ای، این نوع قید‌ها مانند قید‌های چفتی بوده با این تفاوت که از هر شش وجه آن می‌توان به عنوان صفحه بوش استفاده کرد و در اطراف قطعه‌کار هر جا که لازم باشد عمل

سوراخکاری یا برقوکاری را انجام داد. تعویض قطعه‌کار نیز مانند قید‌های چفتی با باز کردن صفحه بوش لولایی میسر می‌باشد.







قید‌های معلق یا وارونه، هنگامی که قطعه‌کار شکل هندسی معین نداشته باشد از این نوع قید‌ها جهت سوراخکاری آنها استفاده می‌شود و جهت تعادل قطعه‌کار از پایه‌ای طویل

نسبت به  ارتفاع آن استفاده می‌شود. هنگام باز و بسته کردن قطعه قید را وارونه نموده به طوری که صفحه بوش روی میز تکیه نماید وهنگام سوراخکاری روی پایه‌ها قرار می‌گیرد.



قید‌های میله‌ای، این نوع قید‌ها جهت قطعاتی که دارای سوراخ می‌باشند استفاده می‌شود و قطعه از طریق سوراخ موجود در آن به کمک یک میله موقعیت می‌گیرد.

قید دارای یک صفحه  زیری است که در یک طرف آن پایه ‌ها ودر طرف دیگر آن میله‌ای جهت موقعیت دهی استفاده می‌شود وصفحه بوش نیز روی این میله قرار دارد.

قید‌های کانالی، قید‌های ردیفی یا کانالی جهت ایجاد سوراخ‌‌های ردیفی روی قطعه‌کار مورد استفاده قرار می‌گیرند.
